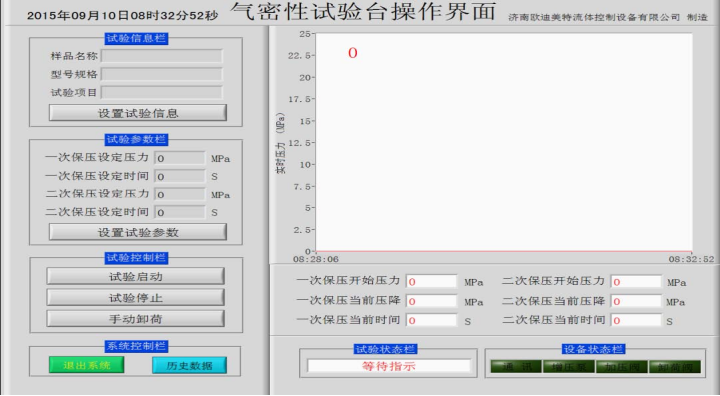

(一).主畫面
1. 雙擊桌面上工程應用圖標，直接進入檢測系統軟件主界面。

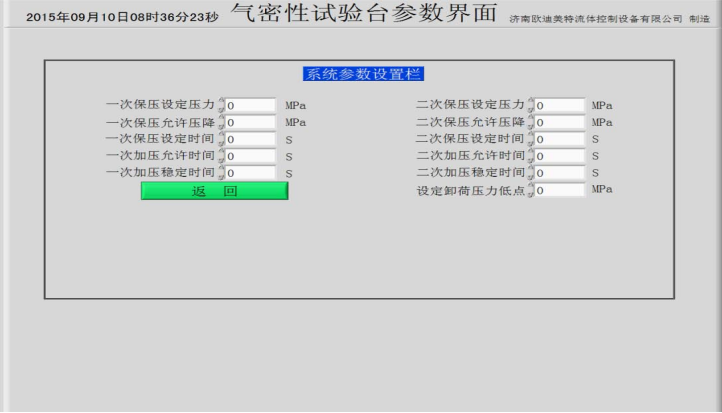

2. 在主畫面中，分別單擊設置試驗信息、設定試驗參數，按測試要求進行數值設置。之后在信息錄入中填入相關信息。如圖 ???????????

3. 信息填入完畢，選擇試驗啟動，點擊圖標開啟動試驗，試驗開始后信號指示中加壓指示燈變亮：

4. 增壓泵工作，管路開始增壓。被測管路的當前壓力在實時壓力中中顯示，管路持續增壓，當實時壓力超過保壓壓力設定中填入的數值后，系統裝置進入保壓測試。保壓時間按保壓時間設定中填入的時間來執行。當保壓時間內實時壓力降至保壓壓力設定以下，系統報警提示試驗不合格（即證明管路有泄漏點），試驗自動結束（之后需要改裝廠按要求處理管路泄漏點后重新進行試驗）；當保壓測試結束后實時壓力不低于保壓壓力設定，系統彈出對話框提示試驗合格，點擊對話框“確定”后打開卸荷閥，將管路中的高壓氣體卸荷，當壓力下降至0.5MPa 時系統結束數據采集，試驗結束。進入保壓時間后關閉高壓針閥F2進行保壓試驗，試驗結果更準確,如若試驗中途點擊試驗停止按鈕，設備停止工作。結束試驗，退出試驗軟件。

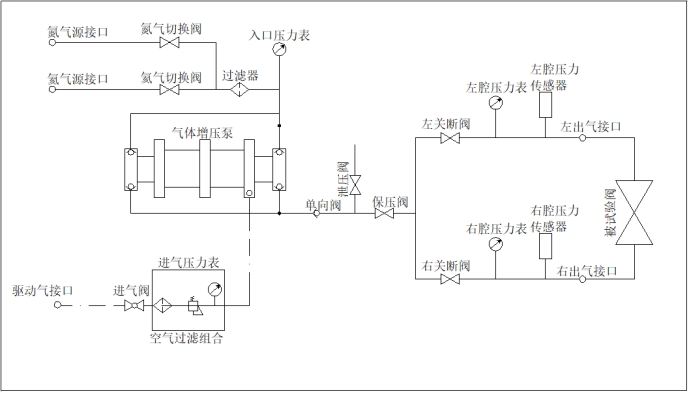

原理圖如下：
