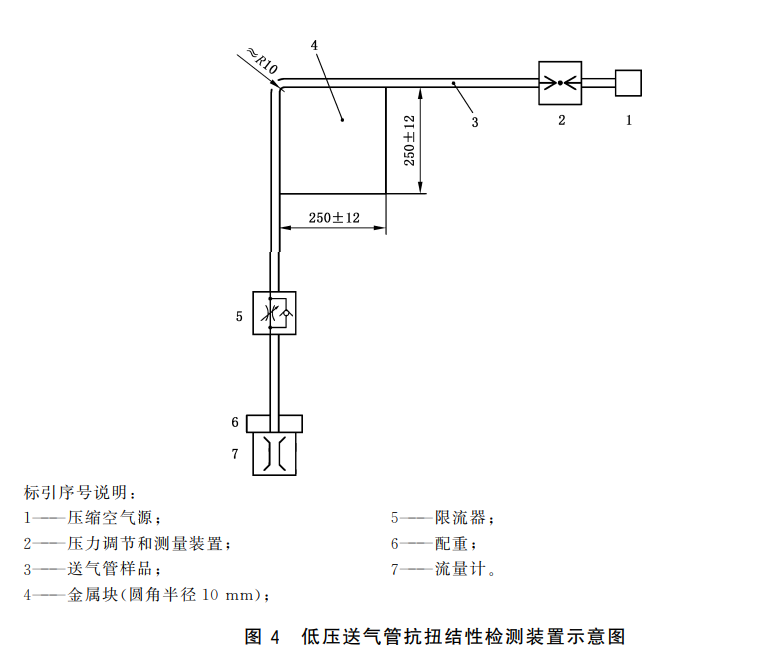

低壓送氣管抗扭結性能 檢測裝置示意圖見圖4。向送氣管的供氣端施加最小設計壓力,并確保流量閥(如已安裝)完全打 開,將空氣流量計連接到送氣管上。 將送氣管沿著金屬塊(圓角半徑10mm)布置成直角彎曲形狀,并夾緊一端。測量通過送氣管內的 空氣流量。在送氣管的未夾緊端施加250N 的壓力30s后,再次測量空氣流量。計算空氣流量減少的 百分比。

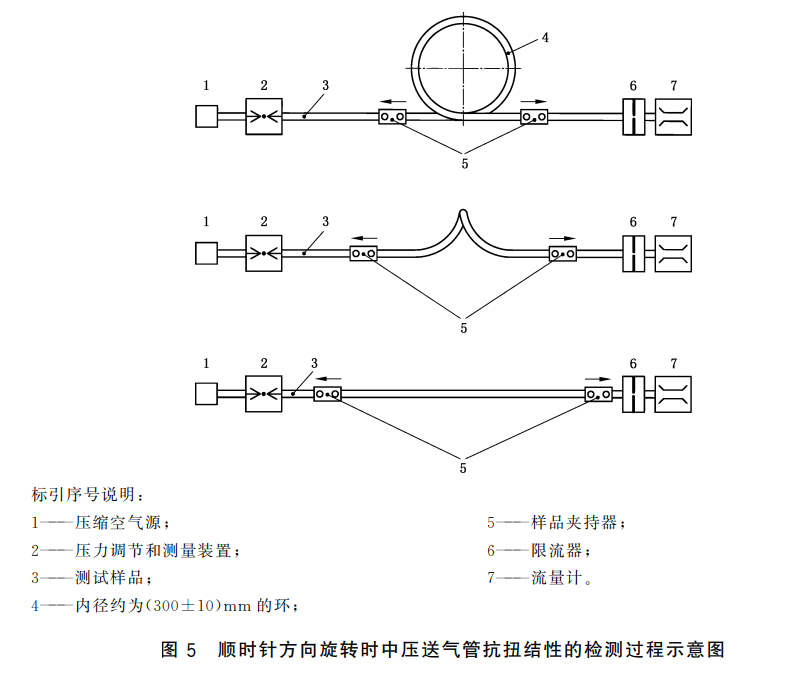

2 中壓送氣管抗扭結性能測試 向送氣管的供氣端施加最小設計壓力,并確保連續流量閥(如已安裝)完全打開。將空氣流量計連 接到管上,測試實驗前后送氣管中氣體流量減少的百分比。測試原理見圖5和圖6。 將一段送氣管放在水平面上,形成直徑為(300±10)mm 的單圈環狀。拉動環的末端,使其與環相 切,并在環的平面內,直到管呈直線形式,如圖5。用一個樣品夾持器如卡箍固定在環的一端,拉動另一 端。觀察送氣管展開的方式,并在展開時測量空氣流量。計算空氣流量減少的百分比。 在同一樣品上重復試驗,使送氣管以相反的方向測試,以確保中壓送氣管在順時針和逆時針兩個方 向上進行試驗。
